Product Summary

The SS8050Y1 is a 2W Output Amplifier of Portable Radios in Class B Push-pull Operation. The Collector Current is 1.5A and Collector Power Dissipation is 2W.

Parametrics

SS8050Y1 absolute maximum ratings: (1)Collector-Base Voltage 40 V; (2)Collector-Emitter Voltage 25 V; (3)Emitter-Base Voltage 6 V; (4)Collector Current 1.5 A; (5)Collector Power Dissipation 1W; (6)Junction Temperature 150℃; (7)Storage Temperature -65 ~ 150℃.

Features

SS8050Y1 features: (1)Collector Current: 1.5A; (2)Collector Power Dissipation: 2W.

Diagrams

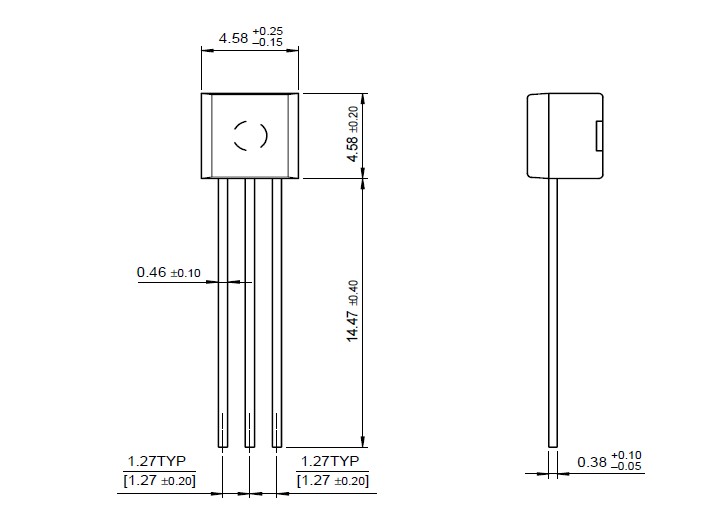

SS8050Y1 pin connection
