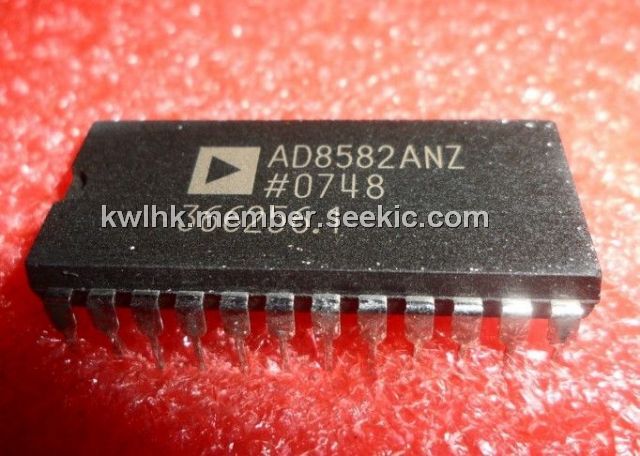

Product Summary
The AD8582ANZ is a complete, parallel input, dual 12-bit, voltage output DAC designed to operate from a single +5 volt supply. Built using a CBCMOS process, this monolithic DAC offers the user low cost, and ease-of-use in +5 volt only systems. The applications of the AD8582ANZ include Digitally Controlled Calibration, Portable Equipment, Servo Controls, Process Control Equipment, PC Peripherals.
Parametrics
AD8582ANZ absolute maximum ratings: (1)VDD to DGND & AGND:–0.3 V, +7 V; (2)Logic Inputs to DGND:–0.3 V, VDD + 0.3 V; (3)VOUT to AGND:–0.3 V, VDD + 0.3 V; (4)VREF to AGND:–0.3 V, VDD + 0.3 V; (5)AGND to DGND:–0.3 V, VDD; (6)IOUT Short Circuit to GND: 50mA; (7)Package Power Dissipation: (TJ max–TA)/θJA Thermal Resistance, θJA 24-Pin Plastic DIP Package (N-24): 62℃/W; (8)24-Lead SOIC Package (SOL-24): 73℃/W; (9)Maximum Junction Temperature (TJ max): 150℃; (10)Operating Temperature Range:–40℃ to +85℃; (11)Storage Temperature Range:–65℃ to +150℃; (12)Lead Temperature (Soldering, 10 sec): +300℃.
Features
AD8582ANZ features: (1)Complete Dual 12-Bit DAC; (2)No External Components; (3)Single +5 Volt Operation; (4)1 mV/Bit with 4.095 V Full Scale; (5)True Voltage Output, ±5 mA Drive; (6)Very Low Power: 5 mW.

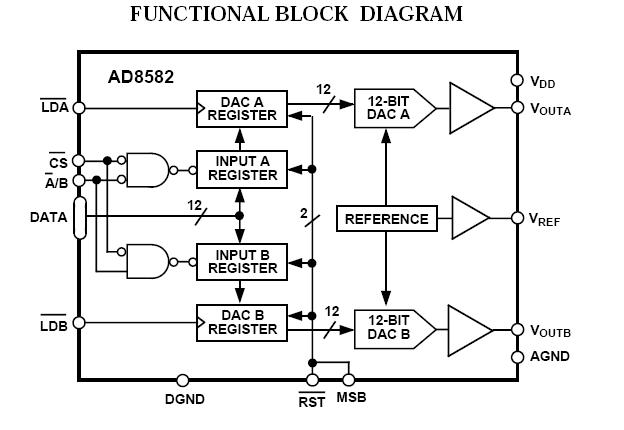

Diagrams
Image | Part No | Mfg | Description | ![]() |
Pricing (USD) |
Quantity | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
![]() AD8582ANZ |
![]() |
![]() IC DAC DUAL 12BIT 5V 24DIP |
![]() Data Sheet |
![]()
|
|
||||||||||||||||||
